VP變量葉片泵的安裝尺寸及安裝指南

2020-03-02 by Jun Tai


一、產品




二、產品特性

2.1、單聯葉片泵特性

1、采用精密加工技術,可在壓力設定下具有自動調整流量及補償功能,減少負載動力損失,效率高、發熱低、省能源;

2、噪音小、應答快、運行高效平穩;

3、結構簡單、操作簡便、便于維護;

4、內含調整機構,流量壓力可隨意調整,廣泛用于機床及制鞋機械等;

5、壽命長、結構牢固、體積小、可直接連接馬達、節省空間、經濟耐用等特點。

2.2、雙聯葉片泵特性

1、由兩個變量泵組合一體,使用共同的驅動軸;

2、吸油口及出油口各自獨立,流量壓力可隨意調整,廣泛用于機床及制鞋機械等;

3、操作簡便、可直接連接馬達、節省空間、經濟耐用等特點。

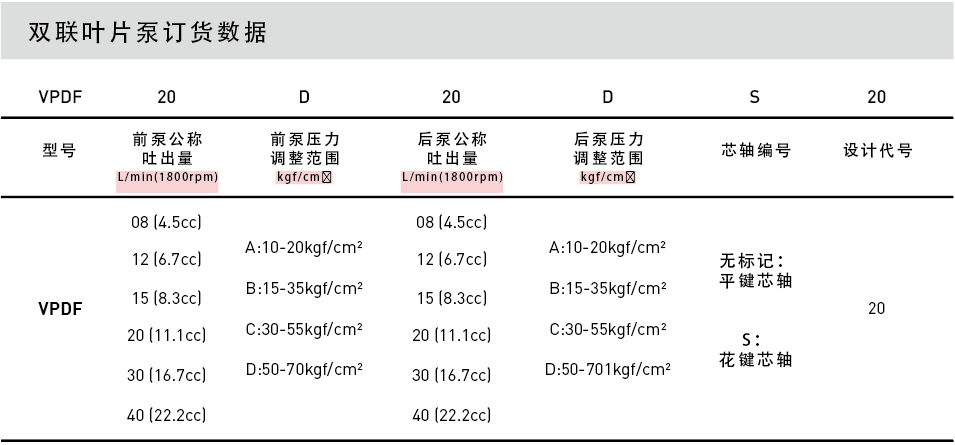

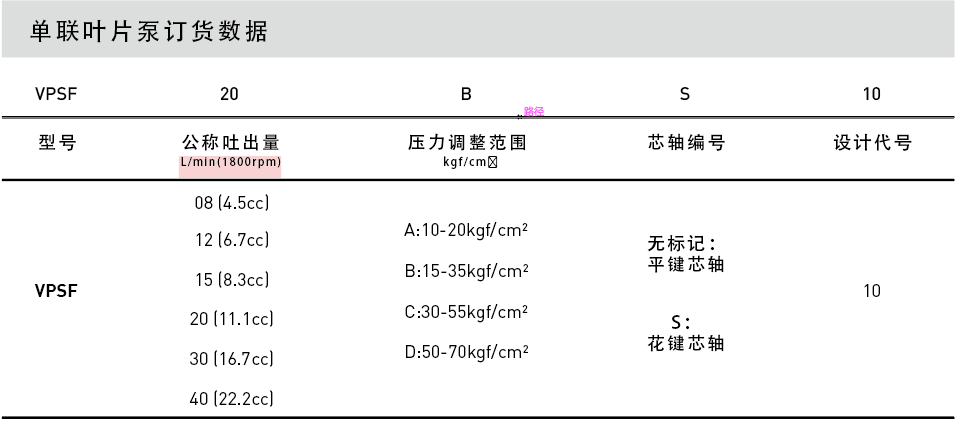

三、訂貨數據


廣東俊泰液壓舉例定貨

VPSF30C10表示VP單聯葉片泵,排量16.7cc,壓力35-55 kgf/cm2,平鍵芯軸。



廣東俊泰液壓舉例定貨

雙聯泵 VPDF30D30DS20表示VP雙聯聯葉片泵,前泵排量16.7cc,壓力50-70 kgf/cm2,

          后泵排量16.7cc,壓力50-70 kgf/cm2,花鍵芯軸

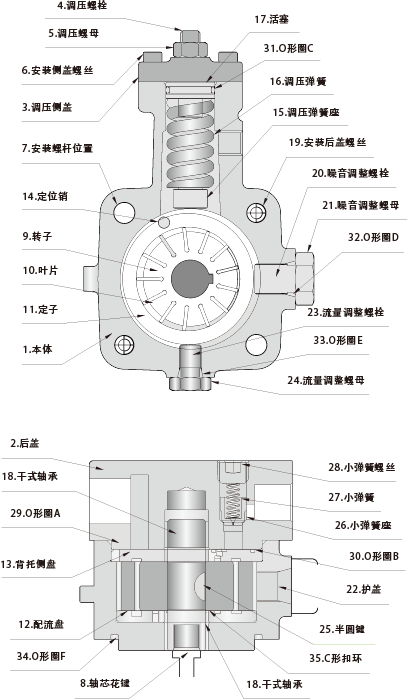

四、結構剖面圖


 (該款油泵具有調流和調壓的功能,典型結構如下圖所示)

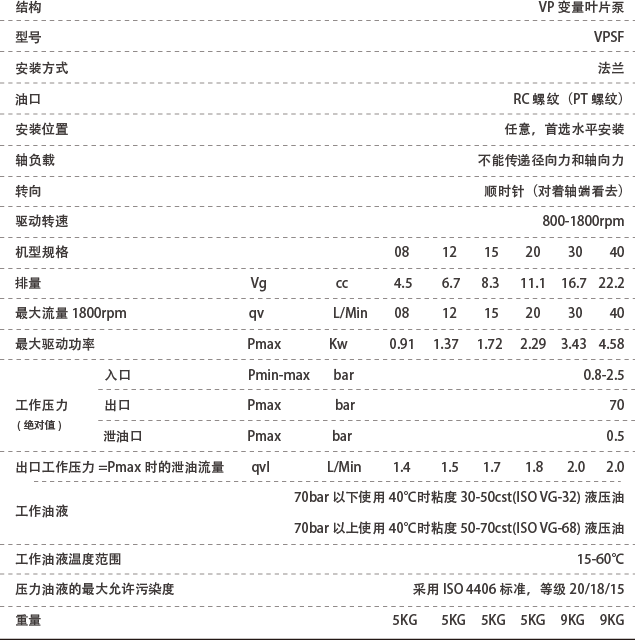

五、技術數據

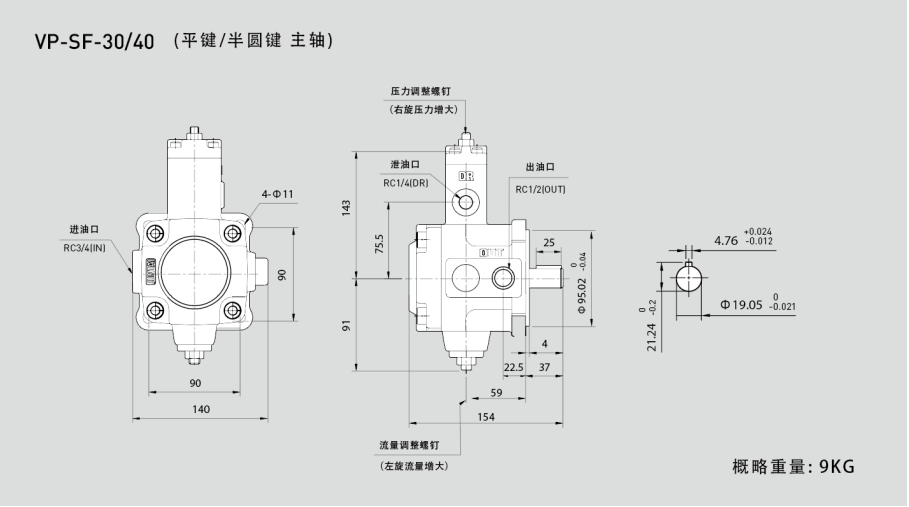

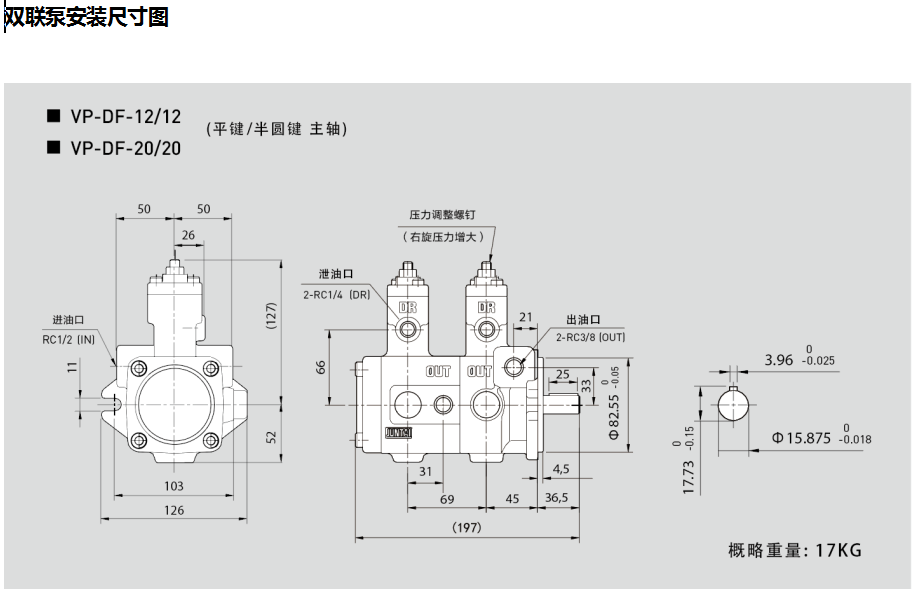

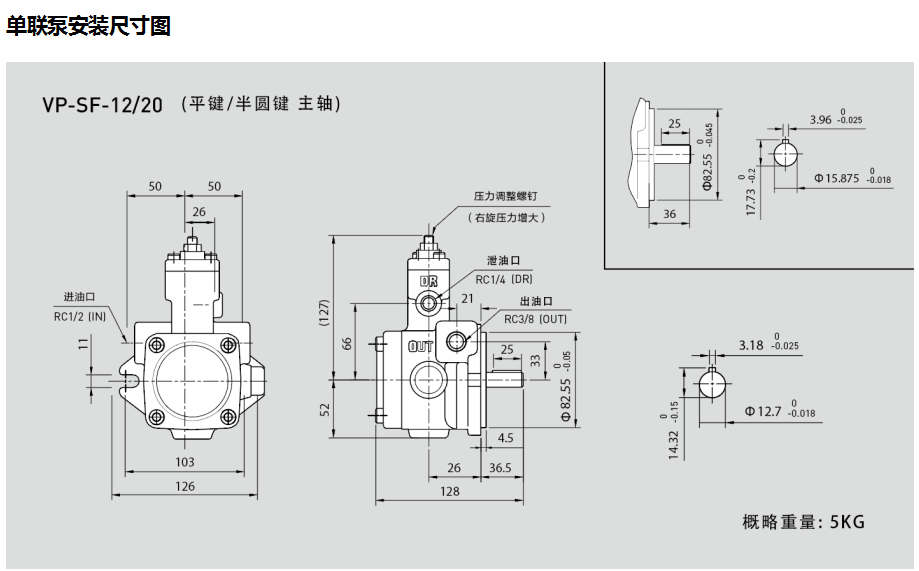

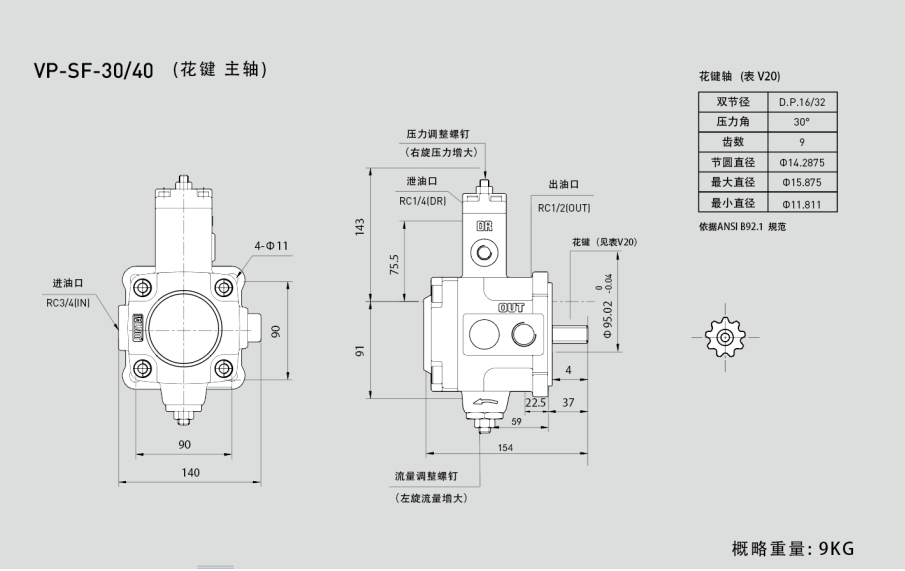

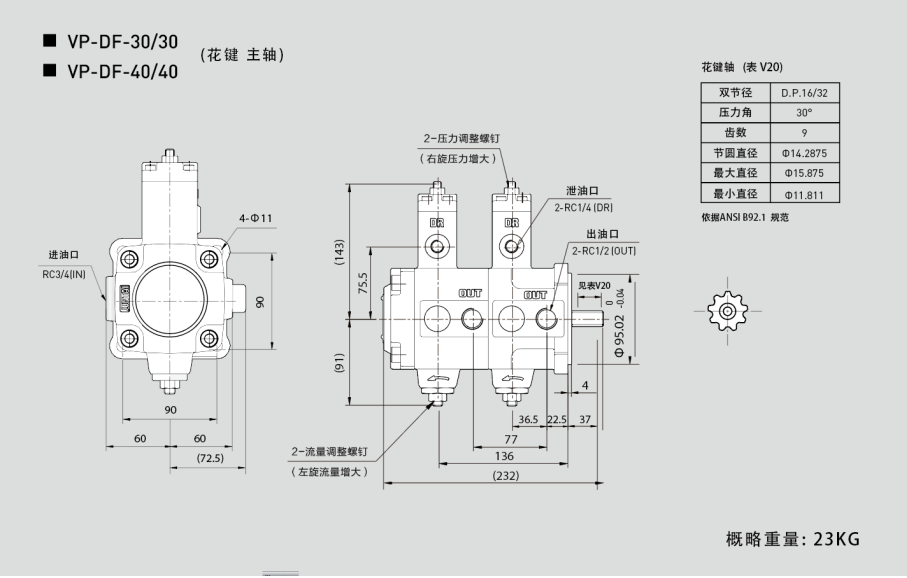

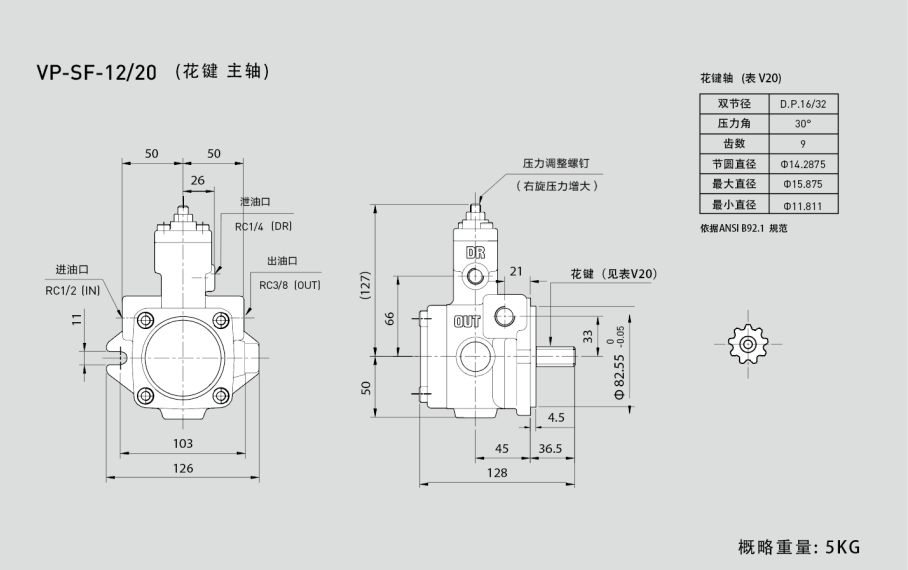

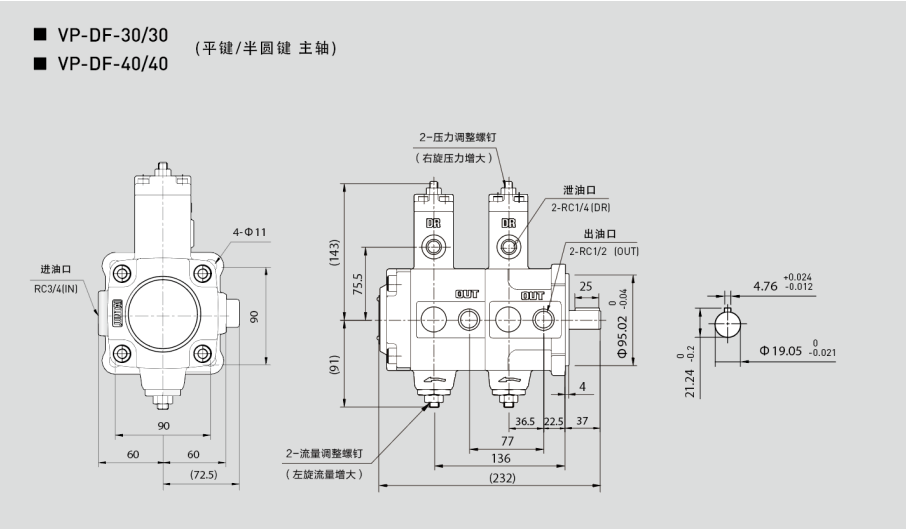

六、安裝尺寸圖







七、投入使用指南



排氣

所有的VP型葉片泵都為自吸式;

必須注意液壓系統濾油器的過濾精度,這將提高工作安全性和能避免在不合適的安裝情況下的磨損;

如果在大約20秒后泵仍然不能無氣泡供油,則必須再次對設備進行檢查,在達到工作數據之后,對管道連接的密封性進行檢查,檢查工作溫度。

投入使用

檢查設備是否仔細和干凈地安裝完畢;

注意電機和泵的轉向箭頭,避免搞錯;

在第一次投入使用時,應在無壓力的狀態下采用反復點動方式啟動電機,以排除泵內和吸油中的空氣,為確保系統內的空氣排除,可在無負載的情況下連續運行10分鐘;

無論如何不允許在無油的情況下使泵運行。

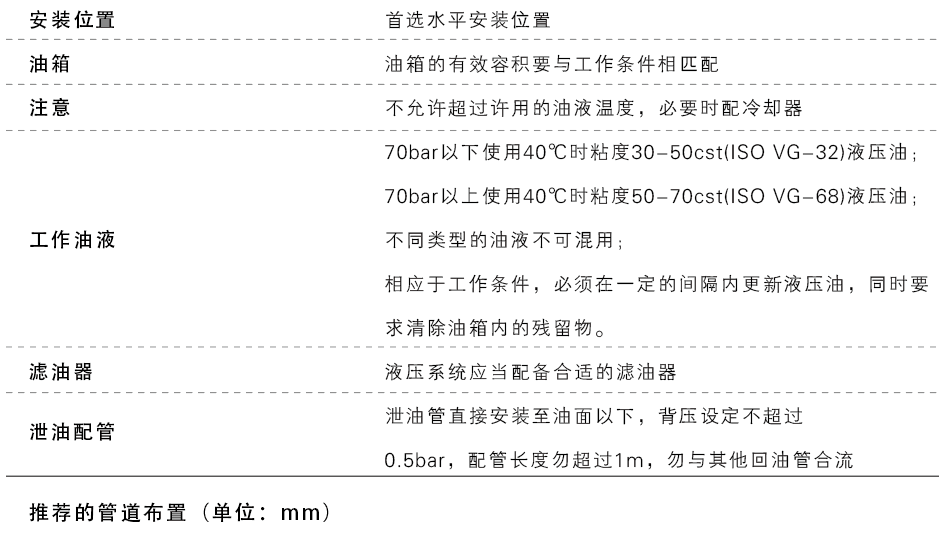

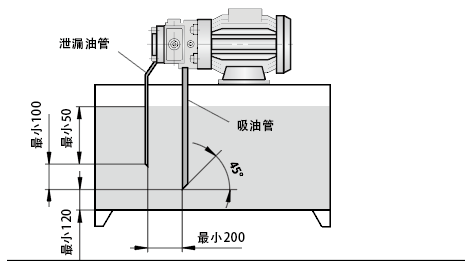

八、安裝指南
